Optical Fiber HDMI 2.0 Cable

Index

一、公司介紹

二、線材介紹

三、應用場合

四、安裝注意

五、包裝方式

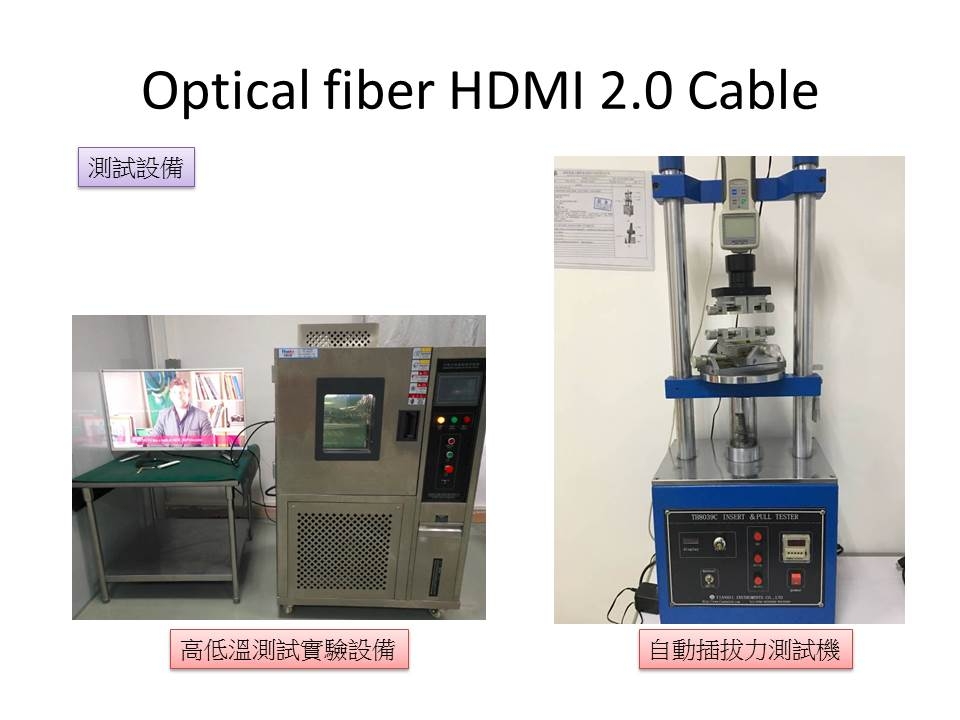

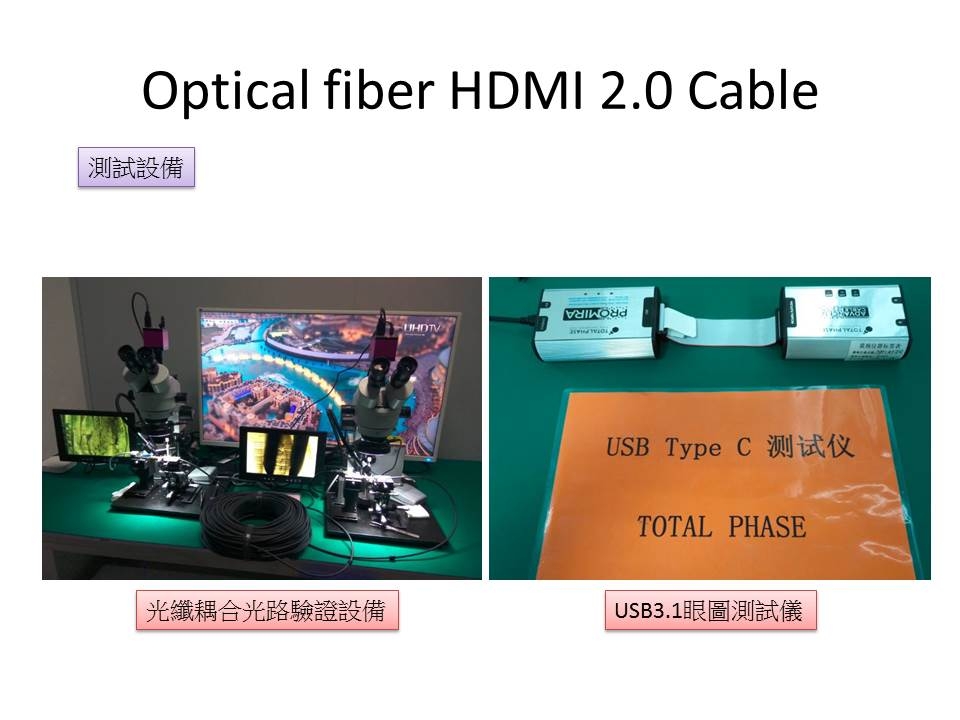

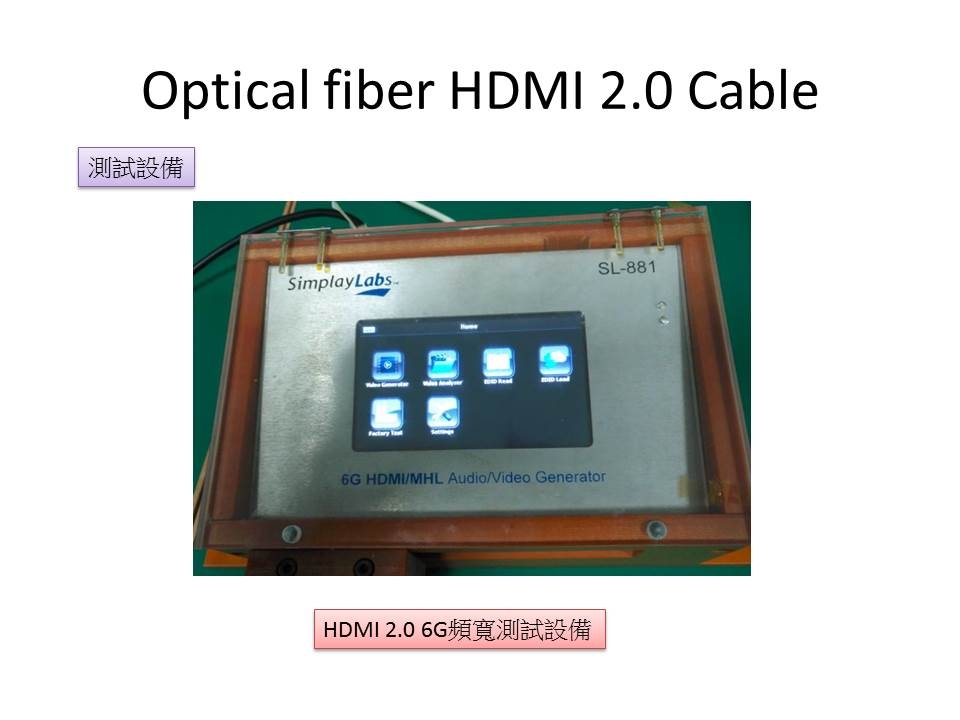

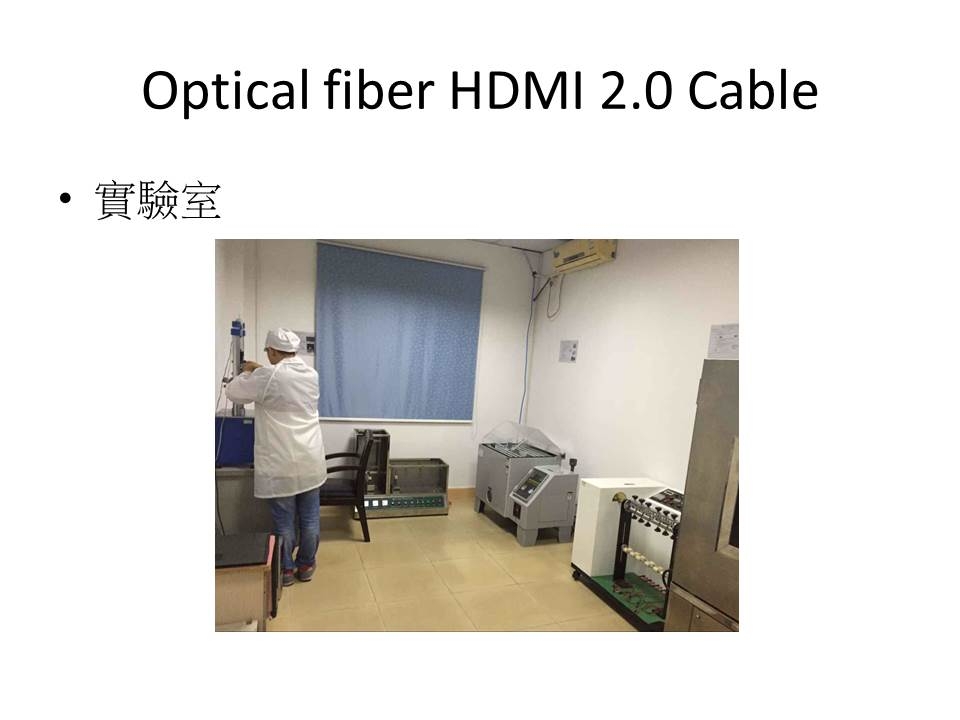

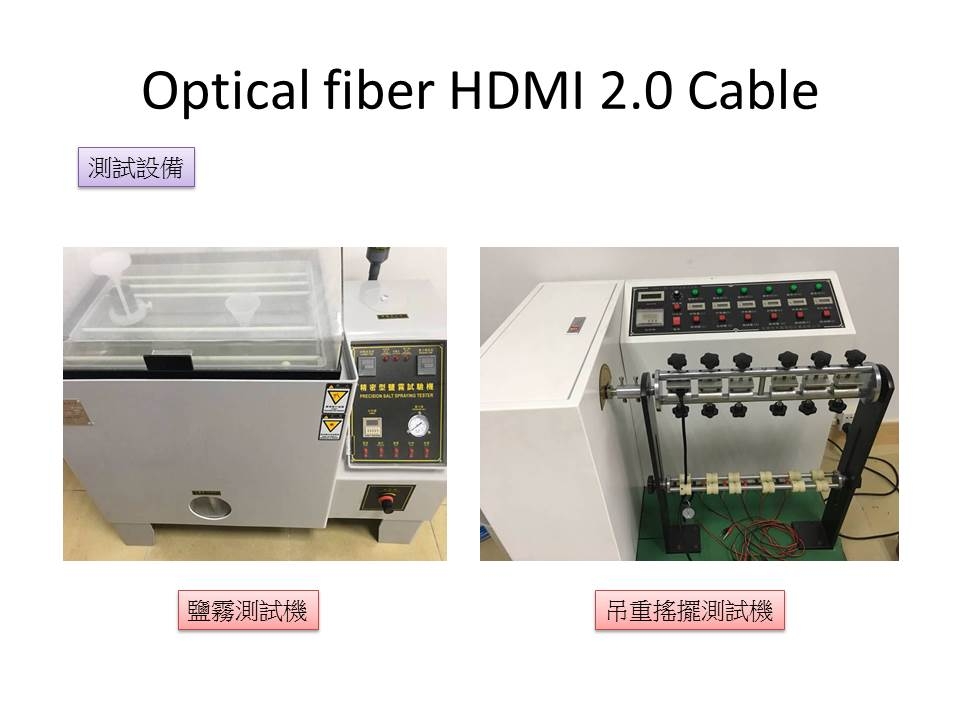

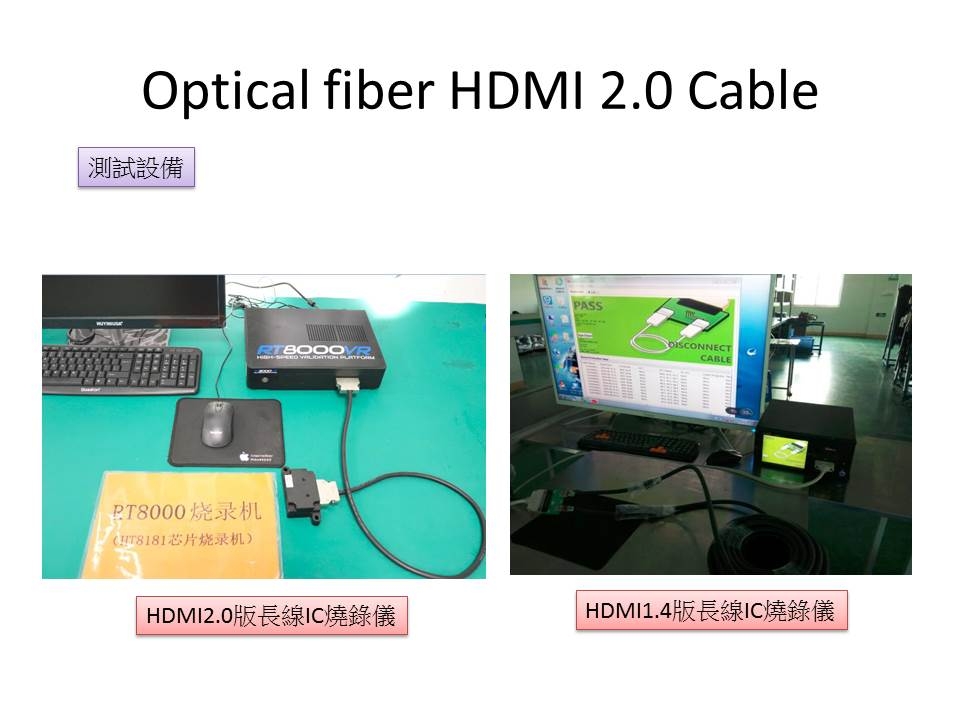

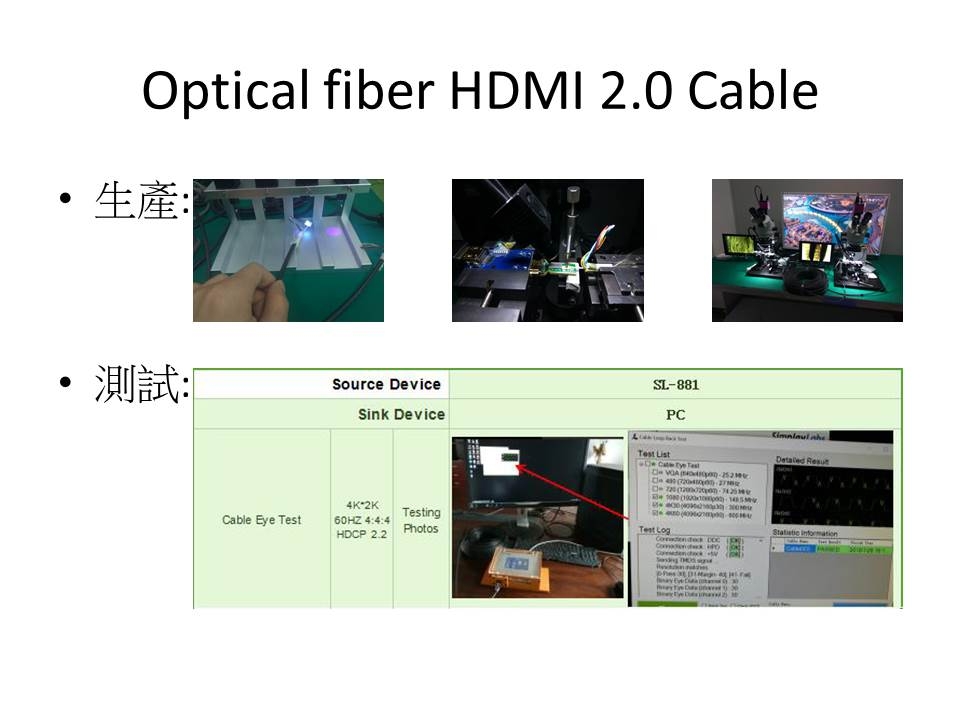

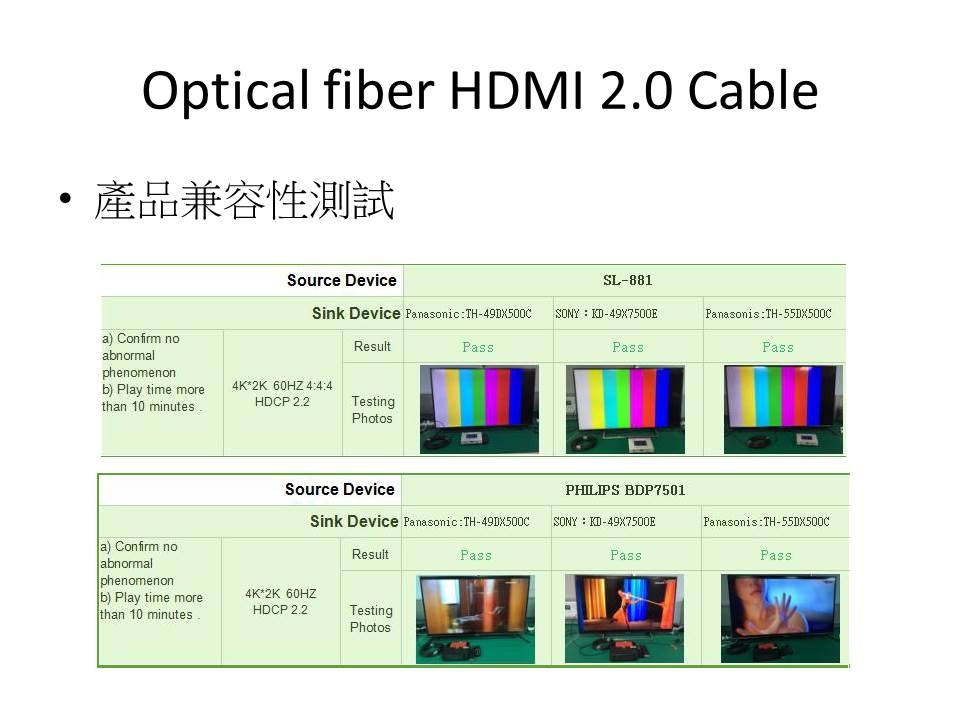

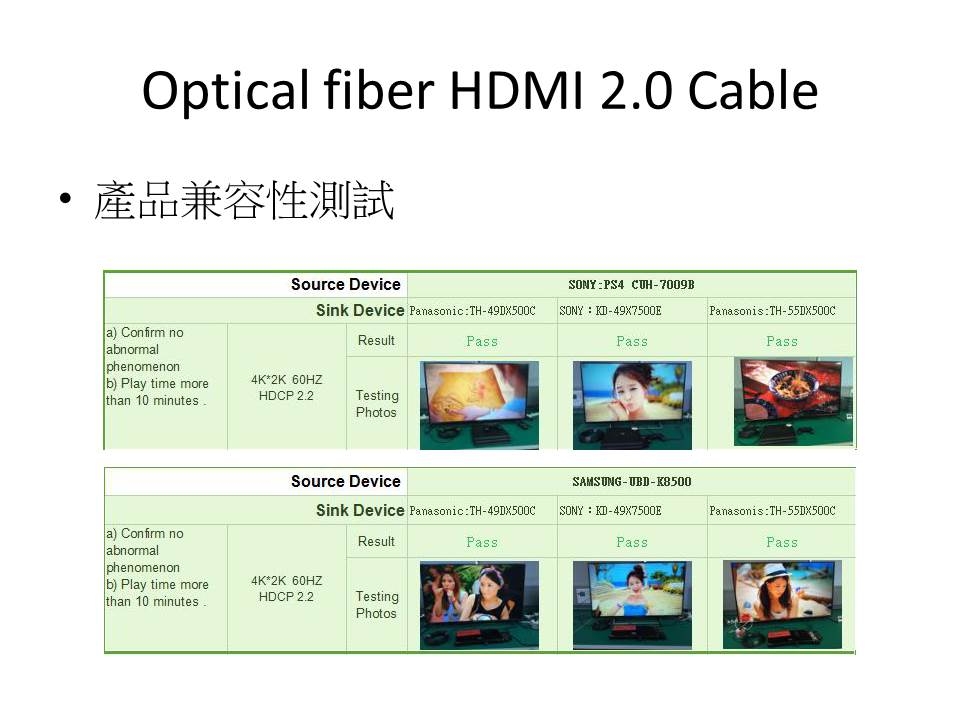

六、生產與測試設備

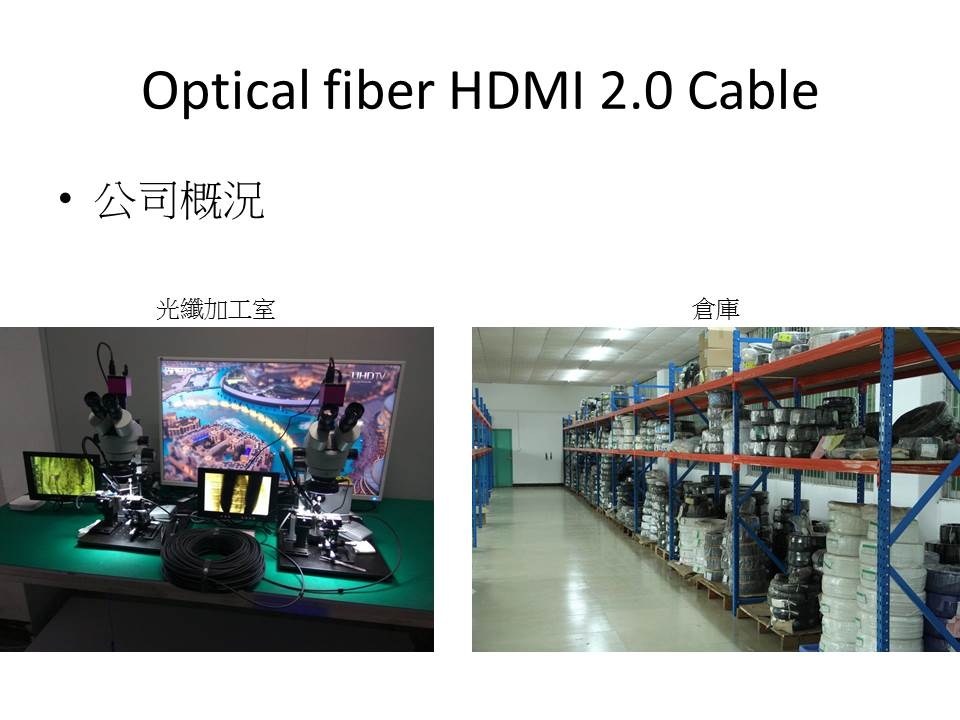

一、公司介紹
順仁電子科技的光纖HDMI 2.0有源光纜（AOC）用於延長HDMI信源和終端設備之間的信號傳輸距離，通過光纖和銅線組成的混合電纜傳輸距離遠超銅材質線纜。

高速TMDS信號通過光纖傳輸,銅線傳輸CEC/HEAC等控制信號,具有很好的抗電磁和射頻幹擾功能。

透過光電轉換模組，可以支援頻寬高達18G，可以完美支持4K*2K/60HZ解析度畫像，同時向下相容1920*1080P/60HZ畫像。

內嵌先進的光學引擎，支援線纜長度達300米，可以連接任何藍光DVD、投影儀、視頻遊戲、電腦和移動設備等HDMI設備，即插即用，無需外接電，無需額外功率放大器。

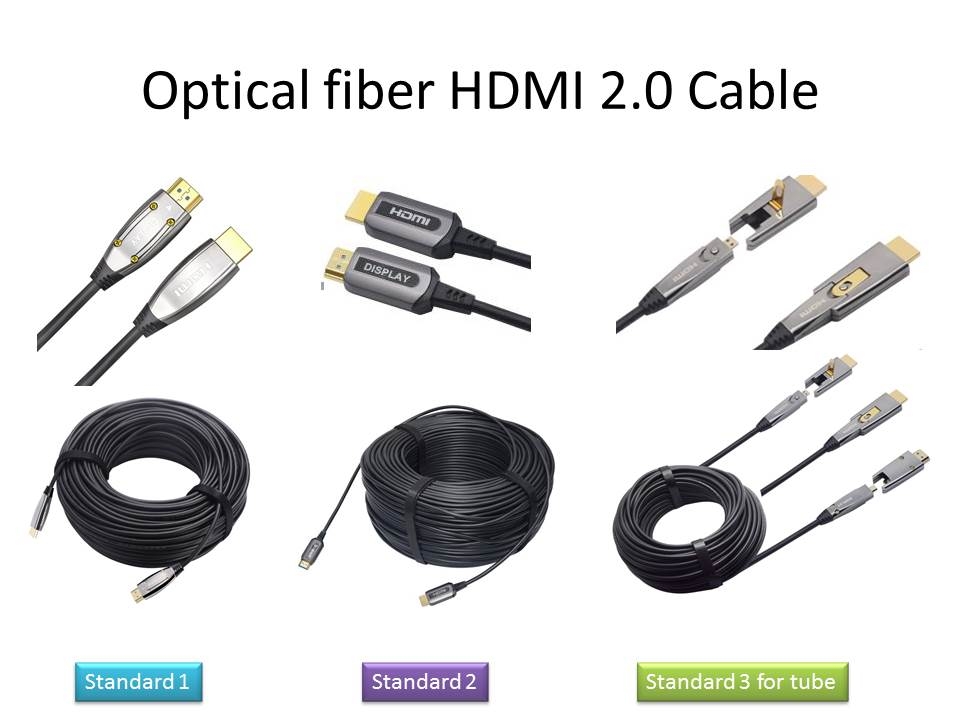

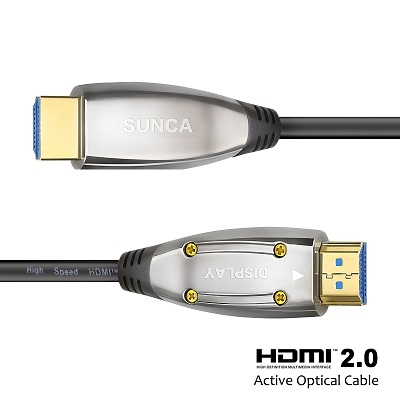

二、線材介紹

• 符合HDMI2.0最新規範，兼容HDMI2.0版本規範
• 最高支援4K@60Hz(4:4:4)
• 傳輸頻寬達18Gbps(單聲道6Gbps)
• 支援HDCP2.2/CEC/EDID/HDR等
• 即插即用，無須外接電源或信號放大機
• 光纖傳輸高頻訊號，無電磁與射頻干擾
• 應用於所有帶標準HDMI接口功能的設備上
• 長度可以接受訂製，最長可達200米傳輸
• 金屬外殼設計，增強產品強度與質感
• 線纜外徑3.6-5.0mm，光電複合結構，線材輕方便工程布線
• 特種GPP光纖，高強度抗彎折，低彎曲損耗，線身堅韌耐用



產品規格說明：

項目	規格
接頭規格	HDMI Type A 或 HDMI Type D
傳輸頻寬	18 Gbps
解晰度	480p, 720p, 1080i, 1080p, 4k@30Hz, 4k @ 60Hz (4：4：4)
HDCP	HDCP 2.2
乙太網	支持乙太網路功能（長度支持到100M）
音頻回傳	支持音頻回傳功能
光電模組	4 CH850nm VCSEL/PIN
工作電流	≤ 45mA
工作電壓	HDMI + 5V（無需外部供電）
功    耗	≤ 250mW
線材規格	混合光纜：光纖（50 / 125um多模）＋銅纜（可依實際制定）
線材外徑	3.6-6.0mm（可依實際需求制定）
外被材質	TPE / PVC（CL2, FT4/CMP, FT6）
彎曲直徑	≤ 10mm
產品長度	10/ 20/ 30/ 50/ 60/ 80/ 100/ 120/ 150/ 180/ 200公尺（可依實際需求訂製）

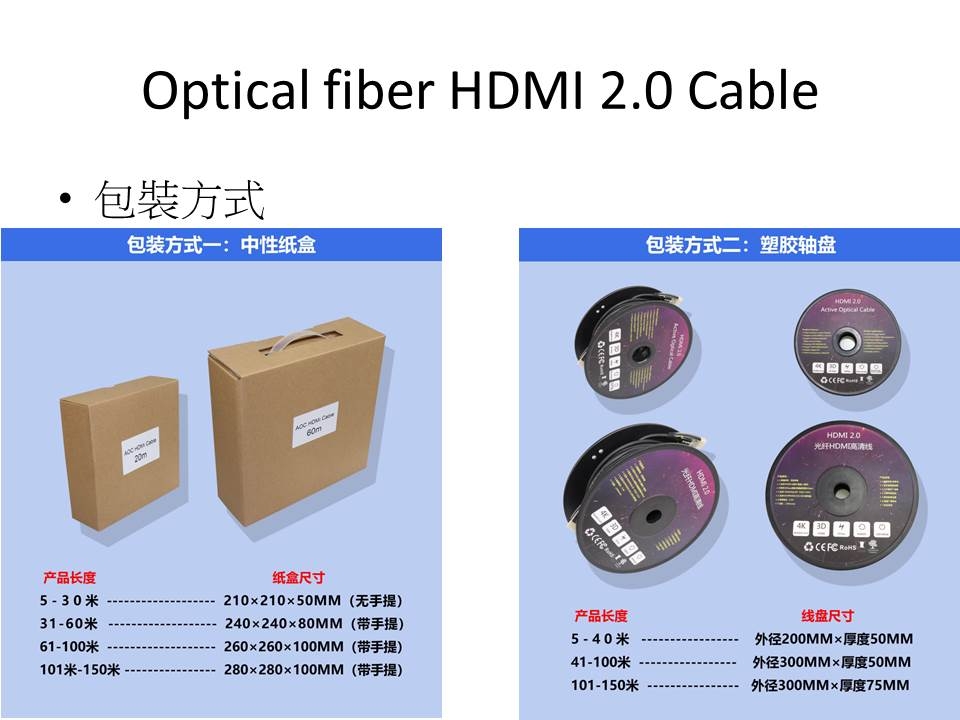

產品包裝	標準牛皮紙盒/ 輪盤線軸（可依實際需求選用）



三、應用場合

• 終端訊息發佈系統
• 公共安全高清監控系統
• 大型醫療影像系統
• 廣播電視控制系統
• 家庭影院，影音娛樂系統
• VR PS4 X-BOX 等遊戲系統
• 多媒體教育，高清會議視頻系統
• 應用於電腦，高清矩陣，機頂盒，藍光播放器，電視等高清設備
• 廣泛應用於國際會議中心，大型展覽館，戶外廣告，機場高清顯示等場所





四、安裝注意事項

1. 安裝過程中，嚴禁長期使用大於100N的力拉伸線纜或短期使用大於200N的力接伸纜線。
2. 安裝過程中，嚴禁長期使用大於200N的力壓扁纜線或短期使用大於400N的力壓扁纜線。
3. 嚴禁過度彎曲纜線，動態彎曲半徑不得大於40mm，靜態彎曲半徑不得小於20mm。
4. 在連接過程中，注意區分好纜線“SOURCE”端和“DISPLAY”端，將SOURCE端連接播放機，將DISPLAY端連接顯示器端。

特別提示：在產品布線管或線槽前，請務必將產品先連接設備進行實播測試，功能確認好後再行施工佈線。
